2.1-канальный усилитель Bluetooth 5.1 на базе TPA3255, аудиомодуль усилителя 220 Вт + 220 Вт + 350 Вт

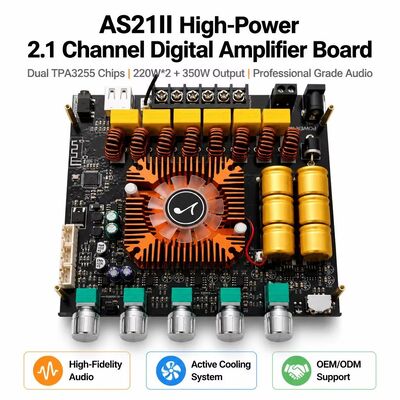

AS21-II — это модуль усилителя мощности Bluetooth 2.1 канала, построенный надвух оригинальных чипах TPA3255. Он обеспечивает до 220 Вт на левый и правый каналы плюс выделенный канал сабвуфера мощностью 350 Вт, а также объединяет Bluetooth 5.1, AUX, воспроизведение с USB-накопителя, FM-радио и инфракрасный пульт дистанционного управления на одной компактной плате. Независимые регуляторы низких и высоких частот, регулируемая частота среза сабвуфера и встроенный бесшумный вентилятор охлаждения 12 В делают его готовым решением для домашнего кинотеатра, корпусов активных сабвуферов, DIY-акустических систем и OEM-аудиосистем.

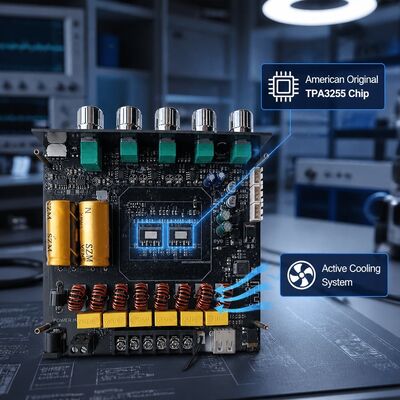

• Двойная архитектура TPA3255: два оригинальных чипа класса D TPA3255 обеспечивают стереовыход 220 Вт + 220 Вт плюс выход сабвуфера 350 Вт, всего около 790 Вт.
• Полный набор входов: Bluetooth 5.1 (BT-APP, до 10 м), линейный вход AUX, воспроизведение с USB-накопителя, FM-радио и инфракрасный пульт дистанционного управления.
• Управление поворотной ручкой: одна поворотная ручка для питания, переключения режимов (USB / Bluetooth / AUX / FM), воспроизведения и паузы, предыдущего и следующего трека, а также двойное короткое нажатие для сопряжения TWS.
• Независимая настройка: отдельные регуляторы низких частот, высоких частот, общей громкости и частоты среза сабвуфера (регулируемая частота сабвуфера 20–200 Гц).

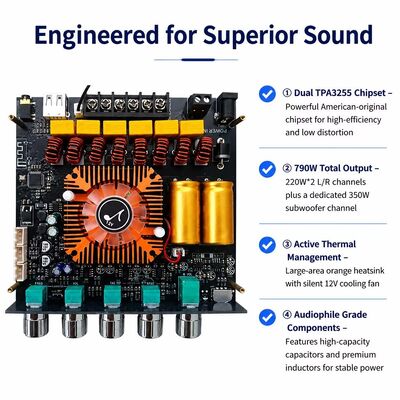

• Активное охлаждение: большой оранжевый алюминиевый радиатор с бесшумным вентилятором 12 В поддерживает охлаждение модуля во время длительных сеансов работы.
• TWS True Wireless Stereo: сопрягите две платы AS21-II для создания беспроводной стереосистемы левого и правого каналов.
• Управление через приложение: подключитесь через приложение BT-APP / BT-APP-BLE для эквалайзера, локальных медиафайлов, воспроизведения с USB и SD, FM-радио и функций будильника.
• Защита: от обратного подключения, пониженного напряжения, перегрева, перегрузки по току и короткого замыкания.

Выходная мощность увеличивается с напряжением питания. Приведенная ниже таблица является заводским справочным измерением для AS21-II; убедитесь, что номинальная мощность адаптера выше фактической рабочей мощности усилителя.

Большой оранжевый радиатор в сочетании с бесшумным вентилятором 12 В поддерживает низкую температуру модуля при непрерывном воспроизведении на высокой мощности. Высокоемкостные позолоченные электролитические конденсаторы и премиальные индукторы обеспечивают сверхчистую фильтрацию питания, а малошумящая схема операционного усилителя передней части обеспечивает тихий фон.

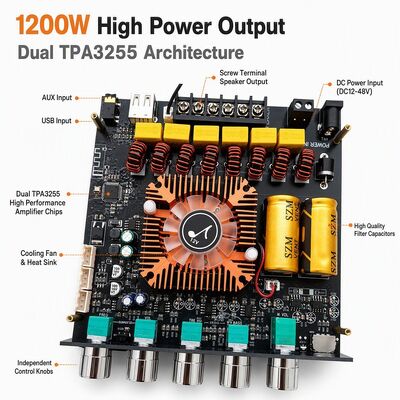

Плата предоставляет выход низкочастотного сигнала сабвуфера для внешнего чистого оконечного усилителя, опцию мостового подключения PBTL и два порта расширения для передней платы микрофона (вход и выход реверберации).

Две платы AS21-II можно сопрячь двойным нажатием на центр поворотной ручки в течение 10 секунд, создавая беспроводную стереопару левого и правого каналов через Bluetooth. Приложение BT-APP / BT-APP-BLE добавляет регулировку эквалайзера, воспроизведение локальных медиафайлов и с USB или SD, FM-радио, световые эффекты и настройки будильника. Инфракрасный пульт дистанционного управления включает питание, режим, отключение звука, воспроизведение и паузу, предыдущий и следующий трек, эквалайзер, громкость, режим повтора и прямой выбор песни по номеру.

Перед установкой ручек сначала полностью поверните потенциометр влево. Горизонтальная линия на ручке должна соответствовать направлению, показанному на схеме установки.

Прямая заводская поддержка OEM и ODM: печать логотипа на печатной плате, радиаторе, наклейке вентилятора или упаковке, варианты цвета печатной платы (черный, синий, красный, зеленый), индивидуальная упаковка, настройка функций и 7-дневная быстрая выборка. Минимальный объем заказа для индивидуальных заказов составляет 50 штук, а стандартные модели могут поставляться в меньших пробных количествах.

Shenzhen Creatall Electronics Co., Ltd. — профессиональный производитель плат усилителей звука с 20-летним опытом, сертифицированный по ISO 9001, с ежемесячной мощностью 3 миллиона единиц и продукцией, сертифицированной CE / RoHS. Каждая единица проходит входной контроль качества, высокоточный SMT, прецизионную пайку сквозных отверстий, внутрипроизводственный контроль, 100% функциональное тестирование и выходной контроль качества перед упаковкой.

Свяжитесь с нами прямо сейчас для получения оптовой цены, OEM-кастомизации и образцов.
