CA-TB21H 2.1 Channel TPA3116 Bluetooth Amplifier Board 50W+50W+100W Модуль аудиоусилителя с управлением APP

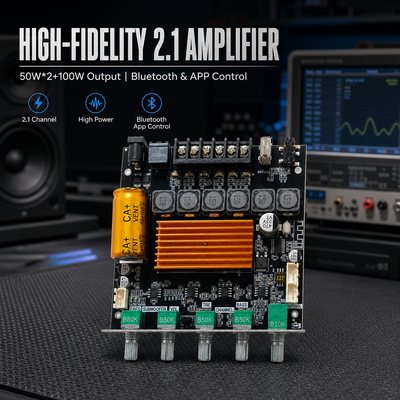

CA-TB21H представляет собой 2,1-канальный модуль усилителя класса D, построенный на чипе TPA3116, обеспечивающий мощность 50 Вт + 50 Вт для левого и правого каналов плюс 100 Вт для канала субвуфера от питания DC 12 24 В.Источники звука покрыты Bluetooth 5.1, AUX ввод линии, воспроизведение карты USB / TF и включенный IR пульт, в то время как BT-APP обеспечивает EQ и световой эффект управления с телефона.Пять передних управляющих ручек и порты расширения для микрофона преамп-карты сделать эту карту готовой для OEM систем динамиков, домашних аудио комплектов и сборочных линий аудио оборудования.

• 2.1 выходный канал:Левый и правый 50 Вт каждый плюс 100 Вт субвуфер, чип TPA3116, частотный ответ 20 Гц ≈ 20 КГц.
• Четыре способа ввода:Bluetooth 5.1 (BT-APP, открытая площадь 10 м), AUX, USB / TF карта и IR пульт управления с кнопочной батареей.
• Пять передних ручек:главный громкость / мощность, требл, бас, частота субвуфера (20 ¢ 200 Гц) и громкость субвуфера, плюс независимый L / R канал громкости.
• Управление APP:BT-APP поддерживает регулировку EQ, локальные медиа, USB-накопитель, SD-карту, световые эффекты и функции Find-my-device.
• Расширение готово:Входные и выходные порты ревербации предварительного усилителя MIC, выход на уровне линии субвуфера для внешней панели усилителя чистой мощности.
• Мостообразный моно:настроить переключатель DIP 1 на ON (PBTL), чтобы переключить два канала в моно для одного высокомощного динамика.
• Пятикратная защита:защиту от обратной полярности, низкого напряжения, перегрева, перетока и короткого замыкания.

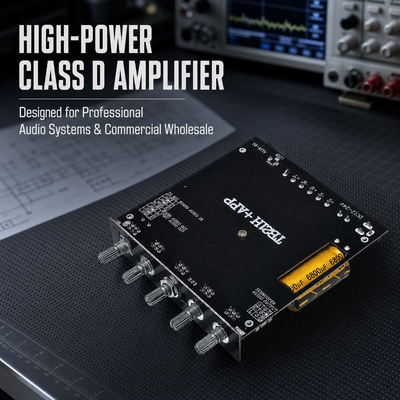

Терминалы субвуфера и левого / правого канала динамика, гибкая антенна Bluetooth, порт USB, аудио вход AUX и вход питания DC 1224V (5.5 x 2.1mm DC plug) расположены на одном краю,так что доска может быть смонтирована в корпус без дополнительных проводных решетокСветодиод состояния питания и пять кнопок находятся на передней панели.

Выходная мощность повышается с напряжением питания и снижается с импеданцией динамика.который помогает вам сопоставить адаптер с фактическим набором динамиков.

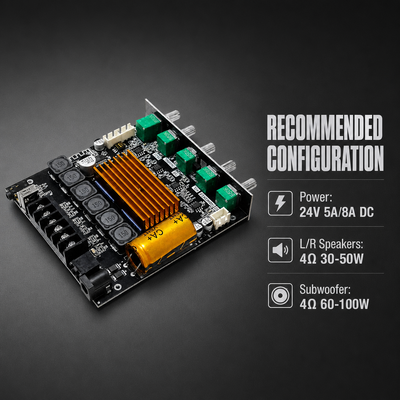

Для сбалансированной системы 2.1 мы рекомендуем адаптер постоянного тока 24 В 5А или 8А, 4 Ом 30 ′′ 50 Вт левые и правые динамики и 4 Ом 60 ′′ 100 Вт субвуфер.Более высокий адаптер тока поддерживает канал субвуфера 100 Вт стабильным при высоком объеме, и мощность адаптера всегда должна быть выше фактической рабочей мощности платы.

Перед установкой ручки поворачивайте потенциометр по направлению указателя влево, пока он не достигнет минимума и не сможет вращаться дальше.Горизонтальная линия на ручке должна затем обращаться в направлении, показанном на схеме, так что масштаб объема соответствует фактическому положению.

Для подключения к моно сначала выключите питание и установите переключатель DIP 1 на ON (функция PBTL).каждая должна быть 4 Ом или выше, а параллельное импеданс не должно быть ниже 2 Ом. Порт расширения 1 - это вход реверба перед усилителем микрофона, а порт расширения 2 - выход реверба, а выход на уровне линии субвуфера может питать внешнюю панель усилителя чистой мощности.

Установите BT-APP, выключите Bluetooth телефона, включите модуль и подключите устройство под названием BT-APP (вход BT-APP-BLE не используется APP).воспроизведение местных СМИ, просмотр на USB-накопителе и SD-карте, световые эффекты и поиск моего устройства.

В комплект входит инфракрасный пульт с батареей кнопки и изоляционным листом: питание, режим, молчание, воспроизведение / пауза, предыдущий / следующий, эквивалент, громкость вверх и вниз, один / все повторяют,Переменчик карты USB / TF и выбор трека 0 ′ 9 ′Рабочий диапазон составляет около 7 метров по линии зрения и сужается под углом 15 градусов.

Подходит для производителей аудиооборудования, заводов по сборке систем громкоговорителей, дистрибьюторов аудиоэлектроники, разработчиков продуктов OEM и ODM, брендов громкоговорителей частной марки,проекты индивидуальной упаковки и регулярные группы по закупкам оптовых товаровТипичные случаи использования включают 2.1 домашние аудиосистемы, книжные полки и наборы субвуферов, фоновую музыку магазина, комплекты усилителей DIY и коробки для караоке.

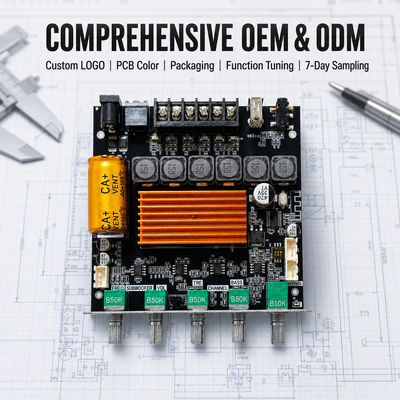

Всеобъемлющая поддержка OEM и ODM охватывает пользовательский логотип, цвет PCB, упаковку, настройку функций и 7-дневный отбор проб,так что одна и та же доска может быть поставлена в вашем собственном бренде и конфигурации для разных рынков.

Каждая доска упакована в индивидуальную коробку размером 11 x 11 x 5 см с валовым весом 0,3 кг, защищенную пеной, не подвергающейся ударам, и отправляется в экспортные коробки.В коробке содержится напечатанное руководство пользователя; OEM брендинг, индивидуальная упаковка и смешанная загрузка контейнеров доступны.

Прямая поставка на заводе модулей аудиоусилителей с опытом трансграничного экспорта, проверенный поставщик с настройкой OEM / ODM, стабильный выход и короткое время выполнения повторных заказов.Отправьте нам свой целевой рынок, конфигурации динамика и количества заказа для получения оферты и выборки.

Свяжитесь с нами сейчас для оптовой цены, OEM настройки и образцов.
