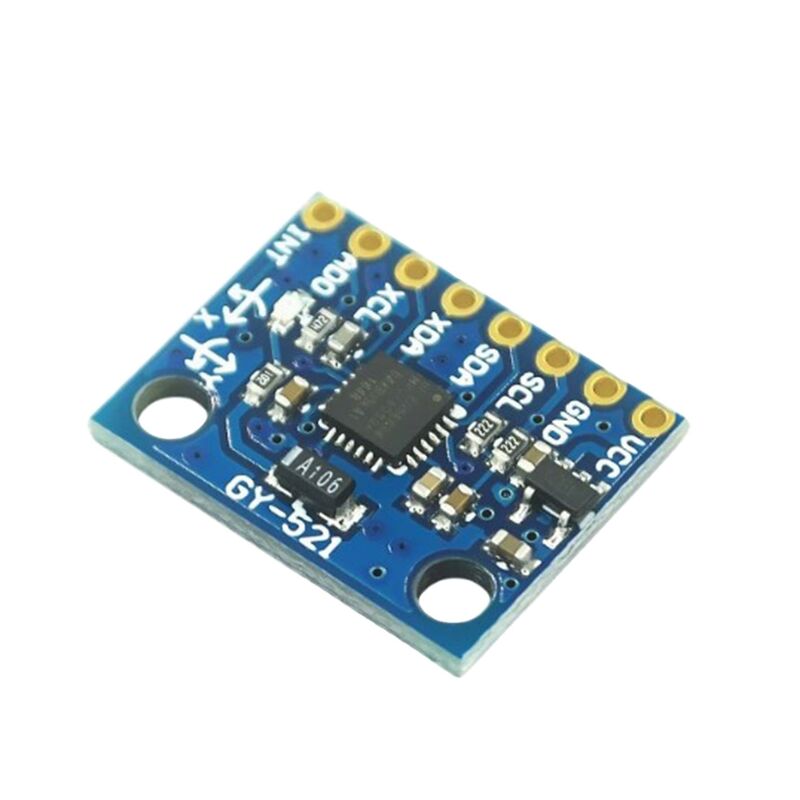

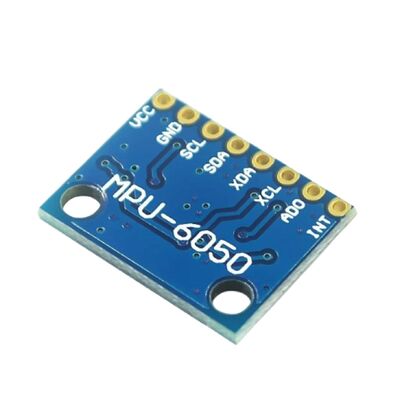

Использованный чип: MPU-6050
Силовое питание: 3-5В (внутренний регулятор низкой отдачи)
Способ связи: Стандартный протокол связи I2C
Чип оснащен 16-битным AD-конвертером и 16-битным выходом данных.
Диапазон гироскопа: ±250, 500, 1000, 2000 °/с
Диапазон акселерометра: ±2, ±4, ±8, ±16g
Использование позолоченного ПКБ и механического сварного процесса для обеспечения качества.

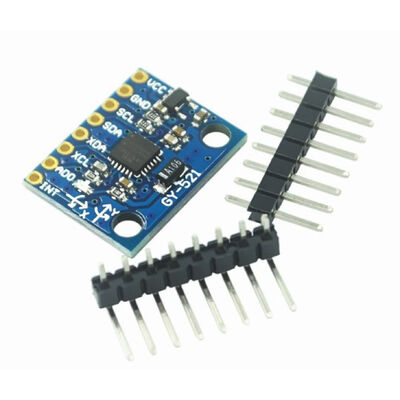

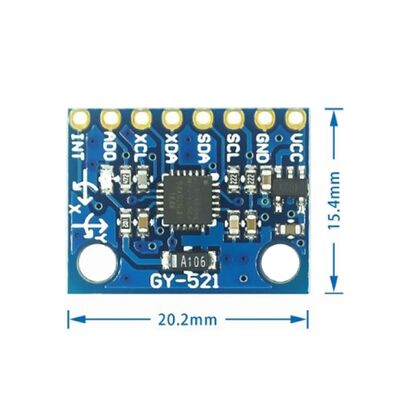

Удалённость: 2,54 мм.
MPU-6000 - первый в мире интегрированный 6-осевой компонент обработки движения.это устраняет проблему неправильного выравнивания оси при сочетании гироскопов и акселерометровMPU-6000 включает в себя 3-осевой гироскоп, 3-осевой акселерометр и аппаратный двигатель ускорения Digital Motion Processor (DMP),которые могут соединять другие акселерометры маркиОн выводит полную 9-осевую технологию расчетов слияния на конец приложения в виде единого потока данных через основной порт I2C.
Библиотека обработки движения InvenSense может обрабатывать сложные данные о движении,снижение нагрузки операций обработки движения на операционную систему и предоставление структурированных API для разработки приложений.
Диапазон чувствительности гироскопа MPU-6000 составляет ±250, ±500, ±1000 и ±2000°/сек (dps), что позволяет точно отслеживать как быстрые, так и медленные движения.диапазон полномасштабного акселерометра, программируемый пользователем, составляет ±2g, ±4г, ±8г и ±16г. Передача данных поддерживается через I2C до 400 кГц или SPI до 20 МГц.
MPU-6000 работает при различных напряжениях, при этом напряжение питания VDD варьируется от 2,5 V±5%, 3,0 V±5%, или 3,3 V±5%, а логический интерфейс VDDIO питается на уровне 1,8 V±5%.9 мм (QFN)Другие функции включают в себя интегрированный датчик температуры и осциллятор с изменением только ± 1% в рабочей среде.
Заявления
Игры с чувством движения.
Дополненная реальность
Электронная стабилизация изображения (EIS)
Оптическая стабилизация изображения (OIS)
Навигация по педометру
"Нулевой контакт" пользовательский интерфейс с жестом.
Позиционные ярлыки.
Аутентификация
Рынок
Смартфоны
Планшеты
Продукты для ручных игр
"Ферма червей"?
3D-дистанционные пульты.
Переносные навигационные устройства
Особенности
Цифровой выход 6-осевой или 9-осевой матрицы вращения, кватерниона и формата угла Эйлера данных расчета синтеза.
3-осевой гироскоп (гиро) с чувствительностью 131 LSBs/°/сек и диапазоном полномасштабного обнаружения ±250, ±500, ±1000 и ±2000°/сек.
Программируемый 3-осевой акселерометр с программируемым диапазоном ±2g, ±4g, ±8g и ±16g.
Устранение чувствительности акселерометра и оси гироскопа, уменьшение воздействия настройки и дрейфа датчика.
Двигатель цифровой обработки движения (DMP) уменьшает нагрузку на сложные данные расчета синтеза, синхронизацию датчиков и определение осанки.
База данных обработки движения поддерживает Android, Linux и Windows.
Встроенная технология вычисления отклонения операционного времени и магнитометров калибровки, исключающая необходимость для клиентов выполнения дополнительной калибровки.
Цифровой датчик температуры.
Цифровой вход Sync pin поддерживает технологию электронной стабилизации изображения видео и GPS.
Программируемая поддержка прерывания для распознавания осанки, трясения, увеличения, панорамы, быстрого спуска, высокой частоты, обнаружения нулевого движения, обнаружения касания и функций обнаружения трясения.
Напряжение питания VDD: 2,5V±5%, 3,0V±5%, 3,3V±5%; VDDIO: 1,8V±5%.
Рабочий ток гироскопа: 5mA; Рабочий ток гироскопа в режиме ожидания: 5μA; Рабочий ток акселерометра: 350μA; Рабочий ток режима энергосбережения акселерометра: 20μA@10Hz.
I2C до 400 кГц в быстром режиме или SPI серийный интерфейс хоста до 20 МГц.
Встроенный генератор частот с изменением частоты только ± 1% в пределах всего диапазона температур.
Проверено пользователем.
101000 граммов стойкости к столкновению.
Тонкая и компактная упаковка, предназначенная для портативных продуктов (4x4x0,9 мм QFN).
Соответствует требованиям RoHS и экологическим стандартам.
