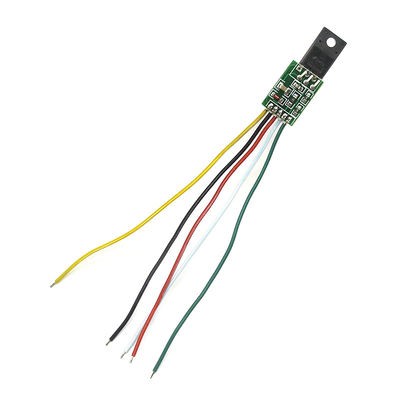

Бренд: CREATALL
Модель: CA-888
Размер: 19,5*13,5 мм
Использование: для решения проблем обслуживания питания 15-21 дюймового ЖК-монитора повреждение большого количества панели питания ЖК.повреждение резистора отбора проб является наиболее распространенным, из-за разнообразия моделей этих компонентов,часто потому, что нет одинаковых запасных частей, и их нельзя отремонтировать.Должен быть большинство потребностей клиента, чтобы разработать друг общего назначения модуля питания LCD.
Модуль имеет: простую проводку, легкую установку, экономию времени, повышение успешности технического обслуживания и так далее.Возможно, вы захотите рассмотреть возможность разработки этого в рамках универсального модуля питания..

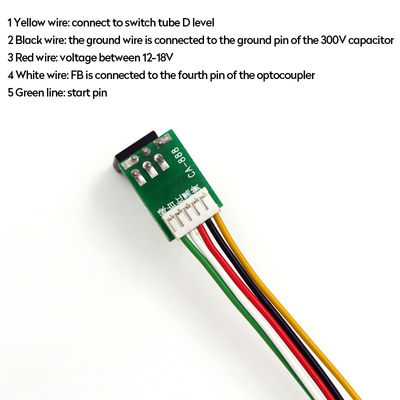

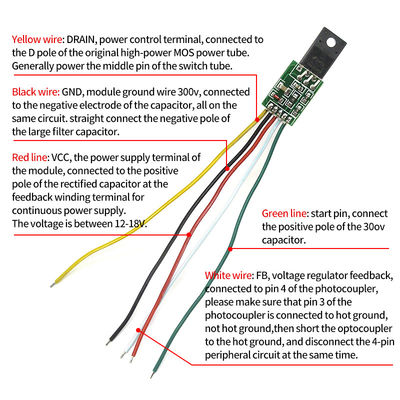

Во-вторых, определение фиксатора
1 футовая желтая линия: ДРЕЙН, сторона управления питанием, затем оригинальный высокомощный источник питания MOS D-полюс.Обычно в середине ступни трубы переключателя питания
2-футовая черная линия или порошковая линия: GND, модуль 300В, затем отрицательный конденсатор, та же линия может быть.Непосредственно подключен к большому фильтру конденсатора отрицательный
3-футовая красная линия: VCC, сторона питания модуля, затем конденсатор ректификатора терминала обратной связи после положительного, непрерывного питания, напряжение между 12-18В.
4 фута белая линия: FB, обратная связь напряжения, затем оптокомплект 4 фута, пожалуйста, проверьте оптокомплект 3 фута тепла, не тепла, затем поставить оптокомплект короткий к горячей земле,в то время как 4-прицепная периферийная схема отключена.
5-футовая зеленая линия: запустить стартовый шприц, затем +300 В конденсатор положительный
Клиенты должны быть оптимистичны по поводу конкретного способа подключения после модификации, не слепо случайный доступ.Не может прочитать больше, чем следующее сравнение, чтобы увидеть несколько раз!
Третье: Использование
1. Удалить оригинальный чип питания на доске (обычно 8 футов), и переключатель (mos трубки)
2. Проверьте 300в конденсатор, а также емкость нагрузки стороны пакета нет барабана, проблема на первом
замена
3Проверьте нагрузку, нет короткого замыкания, рекламной доски, высокого напряжения.
4. Подключите модуль к соответствующей линии, и тщательно проверить, что нет ничего плохого, если неправильно может вызвать модуль взрыв
5. Установлено в первоначальном месте радиатора, обратите внимание на изоляцию, не короткое замыкание
6. Сила, измерение напряжения не выход, нет выхода, затем проверить причину
