CA-901 LCD TV DC Sampling Switching Power Supply Module SSH7N90 TV IC Описание

Большие изображения : CA-901 LCD TV DC Sampling Switching Power Supply Module SSH7N90 TV IC Описание

Подробная информация о продукте:

Место происхождения:	Гуандун, Китай
Фирменное наименование:	creatall
Номер модели:	ca-901

Оплата и доставка Условия:

Количество мин заказа:	10 комплектов
Цена:	$0.94/sets 10-99 sets

контакт

CA-901 LCD TV DC Sampling Switching Power Supply Module SSH7N90 TV IC Описание

описание

Тип установки:	Стандартный	Описание:	Модуль питания stwich
Тип светодиода:	ca-901	Наименование продукта:	доска модуля электропитания
Размер:	342717mm	Цвет:	Изображение
Ввод:	300 В	Выпуск:	12В/24В
Выделить:	Модуль питания с переключателем для отбора проб постоянного тока , Модуль питания для ЖК-телевизоров , Телевизионные интерфейсы SSH7N90

Свяжитесь с нами

Описание продукции

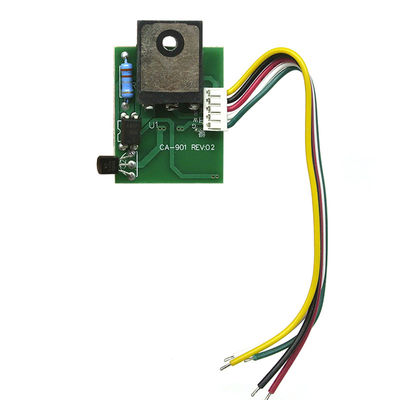

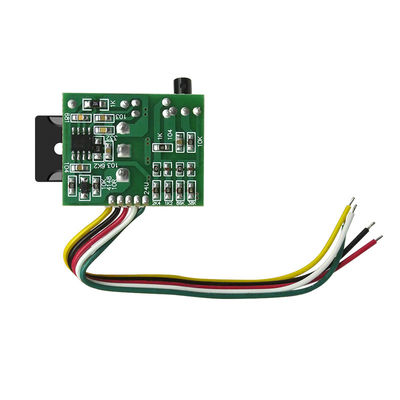

CA-901 Модуль питания LCD-телевизора с переключением на модуль питания DC SSH7N90 LCD-телевизора

Модуль питания для ЖК-телевизоров
На основе требований и рекомендаций клиентов, мы разработали высокопроизводительный, низкий энергопотребление, небольшие размеры,
широкий диапазон напряжения, легко устанавливается, подходит для обратного выхода напряжения 12V 24V мощности LCD-телевизора. Этот модуль используется в 46-дюймовом LCD-телевизоре,Ошибка питания LCD или быстрое замена питания для высокопроизводительного переключения

Во-первых, модуль CA-901 REV: 01 основные характеристики:
1: Отбор проб постоянного тока и обратная связь регулятора TL431, чтобы он имел хорошую производительность регулятора.
2: Этот модуль использует 12V 24V выборочный выход, только нужно подключить соответствующий прокладки, вы можете вывести 12V или 24V
3: Рационализированная конструкция, простая установка (рисунок 1), просто согласно схеме, согласно требуемой выходной мощности для
подключить соответствующую панель к ней (модуль питания заводской 24V)

Две инструкции по установке:
1: Удалить исходный выключатель питания или толстый модуль, модуль крепко закреплен в исходном теплоотводе.
2: Проверьте, что схема антипиковой абсорбции нормальна, что вторичная нагрузка трансформатора короткосвязана.
3: Модуль, подключенный к красной линии исходного переключателя питания C полюсной точки сварки (полюс FET D, оригинальная модель для питания полюса C).
4: черная линия, соединенная с геотермальным полем (отрицательный конденсатор фильтра большого источника питания).
5: Желтая линия соединена с отрицательным полюсом диода вторичного выпрямителя трансформатора (12V или 24V) положительный полюс фильтрующего конденсатора (основной источник питания)
6: зеленая линия, подключенная к трансформатору вторичного основного источника питания 12V или 24V (фильтр конденсатор отрицательный (холодная сторона)
7: белая линия, подключенная к исходному модулю на стороне питания IC (9V-18V), и исходное питание IC машины и отключение схемы.
8: В соответствии с выходной напряжением выбирать соответствующую подставку, как показано на рисунке 2
9: После подключения линии, мы предлагаем: сначала отключить (отключить главный розетку) нагрузку, подключенную к ложной нагрузке (10 Ом 20Вт сопротивление),

Свяжитесь с нами
Wechat:	zq13827494627	WhatsApp:	+86-13827494627
Скайп:	Альваченг1	Электронная почта:	Лео@creatall.com

Профиль компании

Сертификаты и производственные процессы

Упаковка и доставка

1Обычная упаковка.

2- Экспортная картошка.

3- По заказам.

4Все заказы будут отправлены в течение 3-25 дней после того, как клиенты подтвердят оплату.

Оплата и доставка

ОплатаСтандартные условия оплаты: оплата 30% депозита заранее, 70% баланса перед отправкой. Заказ онлайн-торгового обеспечения, все зависит от вас. Более условия оплаты могут быть предоставлены! (T / T, PAYPAL WESTERN UNION)ДРУГОВОДНАЯ ПОДОБНОСТЬПослепродажное обслуживание: 100% строгий осмотр и испытание перед отправкой. Заменить в течение одной недели, когда оригинальные дефектные товары найдены при прибытии. Пользуйтесь годовой гарантией.

Отзывы клиентов

Это часть хороших отзывов от наших клиентов, все 5 звезд.
высококачественные продукты и профессиональные услуги.

Частые вопросы

Вопрос: Каково минимальное количество заказов на ваши продукты?Если вам нужен небольшой заказ, пожалуйста, свяжитесь с намиВопрос: Сколько времени у вас на доставку?О: Продукт будет отправлен в течение 3 дней после подтверждения оплаты, а время доставки составляет от 3 до 6 днейВопрос: Вы проверяете или инспектируете все товары перед доставкой?О: Да, мы протестировали и проверили все товары перед отправкой.В. Какова ваша гарантия?A: 60 дней после получения товара. Наша продукция 100% протестирована перед отправкой. Если товар имеет дефект, пожалуйста, сообщите нам в течение 3 дней после доставки.Любой товар должен быть возвращен, чтобы иметь право на возврат или выплатуПокупатель несет ответственность за весь груз.Вопрос: Как оплатить заказ?A: Мы принимаем банковский перевод, Western Union, Pay Pal, moneygram, escrow (если вы предпочитаете другие методы, пожалуйста, свяжитесь с нами)
