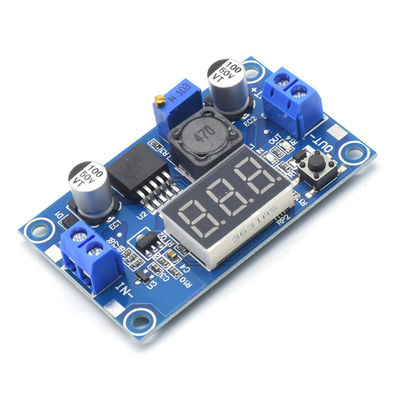

LM2596 регулируемый модуль с понижаемым уровнем напряжения с дисплеем вольтметра с калибровкой точности напряжения
Создать экономически эффективные продукты из аналогичных продуктов, и создать LM2596 с цифровым модулем дисплея! ! !
Модуль LM2596 на рынке не имеет защиты от короткого замыкания выхода.и текущая выходная мощность меньше 1.8А. Этот модуль использует оригинальный LM2596, большой чип, матовую поверхность, защиту от короткого замыкания выхода, высокий ток 3А.
Основные моменты:
1Удобная цена, интеллектуальный и удобный дизайн, и экономичный!
2Встроенный вольтометр, вольтометр может быть самокалибрирован, никаких проблем с вольтометром не будет!
Производительность и характеристики модуля:
● С дисплеем вольтметра и вольтметра можно самокалибрировать. Принят более продвинутый микропроцессор напряжения, погрешность вольтметра составляет ± 0,05 В, а диапазон 0 ~ 40 В.(Для обеспечения точности вольтметра, пожалуйста, убедитесь, что входное напряжение превышает 4,5 В)
●Нажмите кнопку, чтобы переключиться между измерением входного или выходного напряжения, и есть индикаторный свет, показывающий, какое напряжение измеряется, и настройка сохраняется,даже если электричество выключено и снова включено.
●Волтметр можно выключить, и его можно легко установить, нажав на кнопку слева, когда он не нужен.
●С конечными блоками удобно использовать без сварного железа, а точки соединения сварных проводов зарезервированы.
●Входное напряжение составляет 4,0 ~ 40 В. (Входное напряжение должно быть более чем на 1,5 В выше выходного напряжения)
●Регулируемый диапазон выходного напряжения 1.25V ~ 37V непрерывно регулируемый. (Входное напряжение должно быть на 1.5V выше выходного напряжения)
● Выходной ток составляет 3 А, и рекомендуется использовать его в пределах 2,0 А. Для усиления теплораспределения необходим высокий ток.
● Выходная мощность составляет 20 Вт, пожалуйста, усилите теплораспределение, если оно превышает 15 Вт.
● Высокая эффективность преобразования, в среднем 88% (эффективность зависит от входного, выходного напряжения, тока и разницы давления)
● При защите от обратного соединения обратное соединение не сгорит
●С защитой от перегрева и защитой от короткого замыкания
● Размер 6*3,5*12 см (длина*ширина*высота)
●Вес: 22 грамма
Сфера применения:
Этот модуль может использоваться в полях с понижающим напряжением, где входное напряжение выше выходного, например, батареи, трансформаторы питания, регулируемые источники питания DIY,Электрические источники питания на базе автомобильных ручек 24 В, снижение напряжения промышленного оборудования, от 12 В до 3,3 В, от 12 В до 5 В, от 24 В до 5 В, от 24 В до 12 В, от 36 В до 24 В и т.д.
Метод самокалибровки бортового вольтметра:
1Когда бортовый вольтметр показывает выходное напряжение, нажмите и удерживайте кнопку справа в течение 2 секунд, а затем отпустите ее.Вольтметр и выходное напряжение индикатор "OUT" будет мигать одновременно, и режим регулировки выходного напряжения будет введен; по той же причине, отображение на вольтметре При вводе напряжения, нажмите и удерживайте кнопку справа в течение 2 секунд, а затем отпустите,вольтметр и индикатор входного напряжения "IN" будут мигать одновременно, и режим регулировки входного напряжения будет введен в это время;
2Нажмите на правую кнопку, чтобы увеличить напряжение на одну единицу, и нажмите на левую кнопку, чтобы уменьшить напряжение на одну единицу;
значение напряжения устройства меньше 0,1V, вы должны нажать 1-5 раз, чтобы увидеть вольтметр Изменение на 0,1V, специфический
Количество последовательных нажатий зависит от значения напряжения, показываемого в данный момент. Чем выше напряжение, показываемое в данный момент, тем меньше времени для нажатия;
3После того, как регулировка напряжения завершена, нажмите и удержите правую кнопку в течение 2 секунд, а затем отпустите ее.и все параметры настройки будут автоматически сохранены после отключения.
Примечание: с помощью этого метода регулировки вам нужно только один раз калибровать значение напряжения, которое можно получить на всем диапазоне напряжения.
