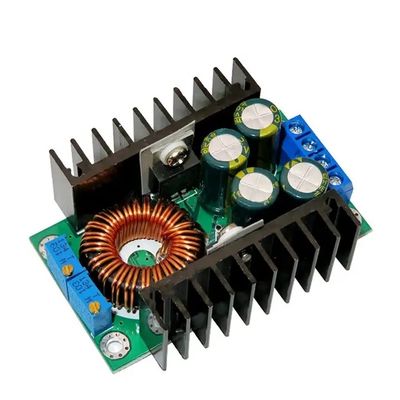

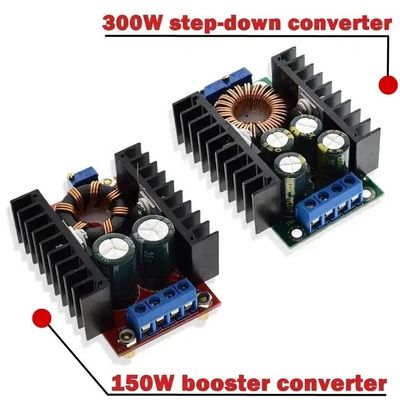

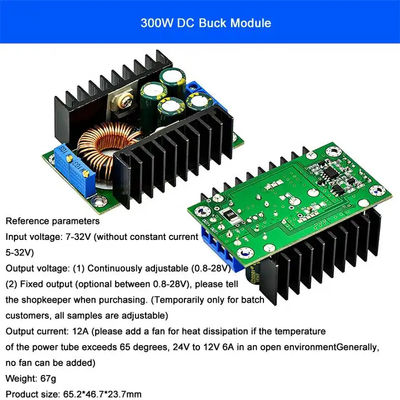

300 Вт бук dc-dc:

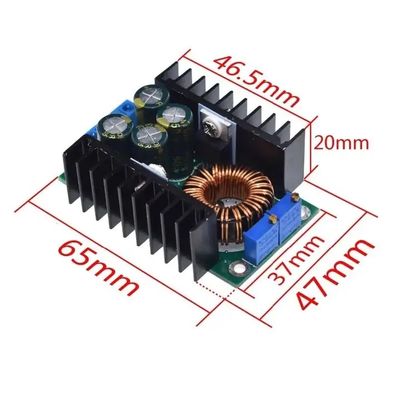

Размеры: 65 (длина) * 47 (ширина) * 23,5 (высота) мм
1Свойства модуля: неизолированный модуль зарядки постоянного тока, модуль постоянного напряжения
2. Поворачивать лампу тока: постоянное значение тока * (0,1 ), поворачивать лампу тока и постоянное значение связь,такие как постоянное значение тока 3A, поворачивать лампу тока на постоянный ток 0.1 раз (0.1 * 3A = 0,3A).
3Минимальное давление: 1 В.
4Вход 24В выход 12В 5А размахивание около 50mV (без шума)
5Защита от короткого замыкания: Да, постоянный ток
6. Защита обратной полярности ввода: Никакая
7. Пропускная способность предотвратить обратный поток: Нет
8Проводка: терминал.
9Динамическая скорость ответа: 5% 200uS
10. направление регулирования потенциометра: по часовой стрелке (увеличение), против часовой стрелки (уменьшение), для регулирования напряжения используется потенциометр ((CV), закрытый к входному напряжению,потенциометр ((CC) закрыт на выходное напряжение используется для регулирования тока (CC)
11. Рабочая температура: промышленный класс (-40 ° C до + 85 ° C) (обратите внимание на фактическое использование температуры силовой трубы, высокотемпературный теплоусиленный)
12Показатель: двуцветный индикатор, индикатор зарядки красный, зеленый свет означает полностью заряженный (зеленый - без зарядки)
13Точность постоянного тока и температуры: на фактическом испытании температура модуля от 25 градусов
до 60 градусов, изменение значения постоянного тока составляет менее 5% (значение постоянного тока 5A)
14. Защита от короткого замыкания выхода: Да,постоянный ток (настройка текущего постоянного значения текущего)
15Защита обратного подключения при входе: НЕТ
16. Выход предотвращает обратный поток: НЕТ
17Способ проводки: блок терминала
Особенности:
1. Фиксированный ток лампы поворота 0,1 раз превышает текущее значение
(Используется для определения полной зарядки батареи при зарядке).
2. Изготовлен из специального эталонного IC и высокоточного токового датчика резистора, доказывающего более стабильный постоянный ток (при постоянном токе от 20°C до 100°C 1A, температурный сдвиг менее 1%).Особенно подходит для светодиодного драйвера.
3Высокий выходный ток, максимальный выходный ток может достигать 8А.
4. Четыре высокочастотные емкости, могут снизить выходной риппл, повысить стабилизацию работы.
5Двойной теплоотводной конструкции, независимый теплоотводной диод MOS Schottky, который хорошо рассеивает тепло и не влияет друг на друга.
6Использование большого размера Sendust Core и двойной чистой меди проводки, улучшить эффективность работы, снизить температуру.
7. 3296 многоразовый потенциометр, высокая точность регулирования напряжения и тока, хорошая стабильность.
8. двойной цветной лампы, рабочее состояние ясно на первый взгляд
9Напряжение и ток регулируемы, эффект хорош.
Применение:
регулируемое питание (мощность 9A достаточно велика), высокомощный светодиодный драйвер, светодиодный дисплейный драйвер, зарядка свинцовых батарей, зарядка литиевых батарей, питание транспортного средства,питание ноутбука транспортного средства (бук), регулируемый источник питания, низковольтный источник питания системы, (например, дети Игрушечный автомобиль использует батарею 12В, чтобы спуститься до 6В), 24В до 12В 9А, 12В до 5В 9А, 24В до 5В 9А, 24В до 19В, 20В и т.д.,так что это имеет широкое применение.
Заряд батареи:
1Убедитесь в необходимом напряжении батареи и напряжении зарядки, а также в входном напряжении модуля.
2Настройка постоянного напряжения потенциометра и регулировать выходное напряжение примерно 5 В.
3Используйте мультиметр в шкале тока 10A для измерения тока короткого замыкания выхода и регулируйте
потенциометр тока, чтобы выходной ток достиг ожидаемого значения тока зарядки.
4. Настройка постоянного напряжения потенциометра, чтобы выходное напряжение достигает плавающего напряжения.
5Подключен к батарее, попробуйте зарядиться.
(1,2,3,4 шага для подключения входа модуля питания, выход без нагрузки не подключает аккумулятор.)
Движение постоянного тока на светодиоде:
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиода, который вы должны управлять.
2Настройка постоянного напряжения потенциометра, регулировка выходного напряжения примерно 5В.
3. Используйте мультиметр в 10A текущей шкалы для измерения выходной тока короткого замыкания и регулировать текущий
Потенциометр, чтобы убедиться, что выходный ток соответствует ожидаемому рабочему току светодиода.
4Настройка потенциометра постоянного напряжения позволяет выходному напряжению достигать максимального рабочего напряжения светодиода.
5Подключите светодиод, проверьте.
(1,2,3,4 шага для подключения входа модуля питания, выход без нагрузки не подключает светодиод.)

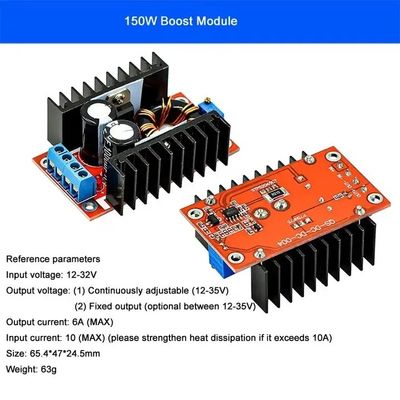

150 Вт постоянного тока:
Размер: 65 (длина) *47 (ширина) *23,5 (высота) мм (без медных колонн)
100% совершенно новый и высококачественный преобразователь напряжения 10-32в на 12-35в
Регулируемый статический ток постоянного тока Регулятор напряжения преобразователя модуль 10-32V до 12-35V Step Up 150W 6A
Входное напряжение: DC 10-32 V
Выходное напряжение: DC 12-35 V ((Регулируемое)
Выходной ток: 6 А (MAX)
Входной ток: 10A (MAX)
Выходная мощность: естественное охлаждение 100 Вт (MAX), усиление охлаждения 150 Вт (MAX) реальная мощность.
Эффективность преобразования: 94% (при входе 19V 2,5a выходе 16V, эталон)
Нагрузка на выпуск: 2% (MAX)
Рабочая температура: промышленная (40 ° C до + 85 ° C), температура окружающей среды, выигрыш 40 градусов, оба пожалуйста, чтобы уменьшить потребление энергии, или для улучшения охлаждения).
Температура при полной нагрузке: 45 градусов
Ток без нагрузки: 25mA типично
Регулирование напряжения: 0,5%
Регулирование нагрузки: 0,5%
Динамическая скорость ответа: 200uS 5%
Защита от короткого замыкания: нет Пожалуйста, устанавливайте предохранитель или защитную схему на входных частях.
Защита обратного ввода: нет (пожалуйста, соблюдайте обратную защиту или подключите связь к вводящим частям).
Размер: 65 * 23 * 56,3 мм
Применение:
1) Сделайте самостоятельно выходное регулируемое автопитание, вам нужно только подключить ваше 12V источник питания к входу, вы можете свободно и непрерывно регулировать выходное напряжение (14-35V),но выходное напряжение не может быть ниже, чем входноеВход подключается к вашему 12В источнику питания, а выход регулируется напряжением вашего ноутбука для работы.
3) зарядное устройство для зарядки, вы можете использовать 12В питание для зарядки батарей выше 12В, таких как батареи 24В. 4) для питания вашего электронного оборудования,пока напряжение регулируется на необходимое напряжение и ток не превышает номинальный ток5) питание передней ступени системы, когда вы работаете над проектом и вход 10-18В,и ваша системная плата нуждается около 24V питания и его мощность очень велика, мощность обычных модулей постоянного тока слишком мала, выберите наш модуль, вы можете работать непосредственно на машине без отладки и легко достичь высокой эффективности и повышения мощности.
