Введение в RC522 CHIP
MF RC522 представляет собой высокоинтегрированный чип карт чтения и записи, используемый в бесконтактной связи на частоте 13,56 МГц.Чип для бесконтактных карт чтения и записи небольшого размера, который является хорошим выбором для исследований и разработок интеллектуальных инструментов и портативных портативных устройствMF rc522 полностью интегрирует все виды пассивных бесконтактных способов и протоколов связи на частоте 13,56 МГц с использованием передовых концепций модуляции и демодуляции.Поддержка 14443a совместимого сигнала транспондераЦифровая часть обрабатывает ISO 14443a кадра и обнаружение ошибок. Кроме того, он также поддерживает алгоритм быстрого шифрования от 1 до 1, чтобы проверить продукты серии Mifare.Mfrc522 поддерживает более высокую скорость бесконтактной связи серии Mifare, с двунаправленной скоростью передачи данных до 424 кбит / с. В качестве нового члена семейства карт чтения и записи с высокой интеграцией 13,56 МГц. MF RC522 имеет много сходств с MF RC500 и MF rc530,но также имеет многие характеристики и различия. Он использует режим SPI для связи с хост-компьютером, что помогает уменьшить проводку, уменьшить объем платы PCB и снизить стоимость.

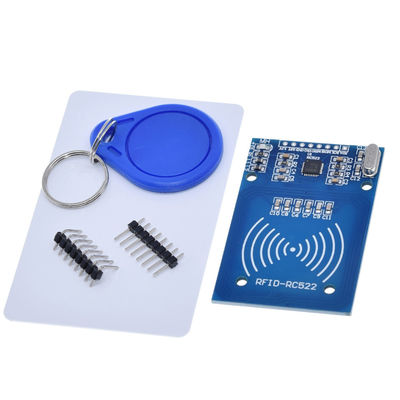

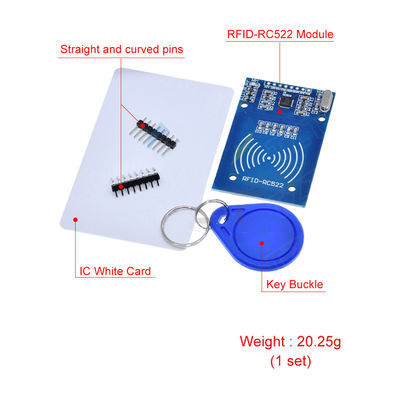

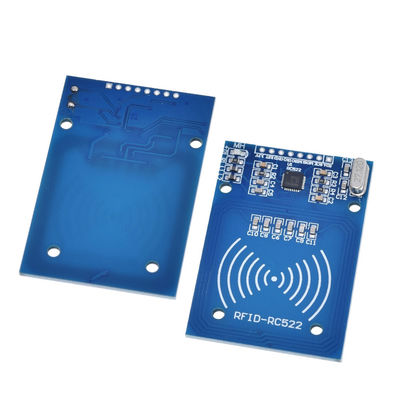

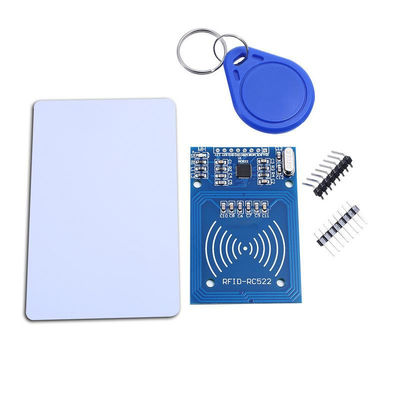

Введение в модуль RFID
Модуль MF522-AN использует оригинальный чип MFRC522 для проектирования схемы чтения карт, которая удобна в использовании и недорога.Разработка считывателя картМодуль может быть напрямую загружен в различные формы считывателя.и он может напрямую общаться с любой CPUm материнской платы пользователя через несколько простых линий интерфейса SPI, что может обеспечить стабильную и надежную работу модуля и длительный путь чтения карт;
Краткое введение в электропараметры
Рабочий ток: 13-26ma / DC 3.3V
Электрический ток: 10-13 ма/DC 3,3 В
Ток сна: < 80ua
Пиковый ток:< 30mA
Рабочая частота: 13,56 MHz
Поддерживаемые типы карт: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire Физические характеристики продукта:
Размер: 40 мм х 60 мм
Рабочая температура: - 20 °C ~ + 80 °C
Температура хранения: - 40 °C + 85 °C
Относительная влажность: 5% - 95%
Применение
MF RC522 подходит для различных бесконтактных коммуникационных приложений на основе ISO/IEC14443A и требующих низкой стоимости, небольшого размера, высокой производительности и одного источника питания
1Три стола.
2На борту.
3Терминал общественного транспорта;
4. Переносные ручные устройства;
5. Бесконтактный общественный телефон Серийный порт питания напряжением (VCC): 5V RX : Серийный порт приема TX : Серийный порт отправления GND : Силовая заземление VCC: 5V питания положительно
