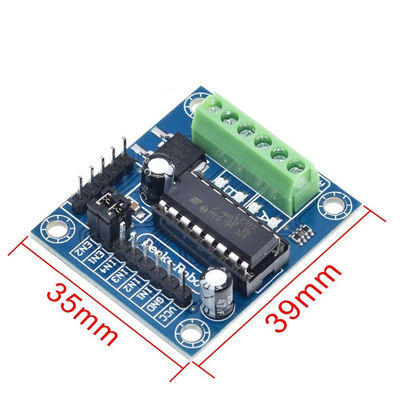

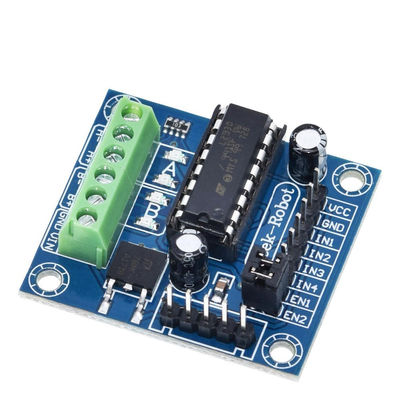

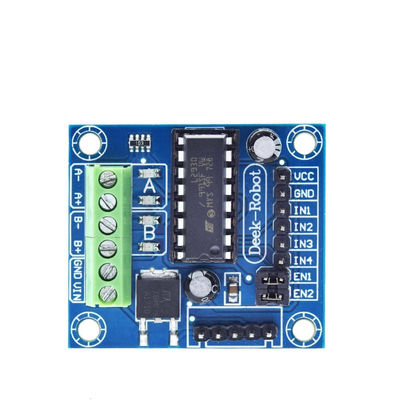

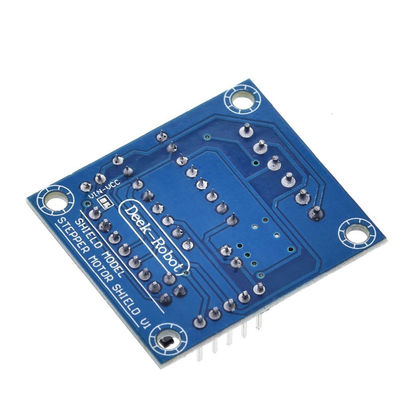

L293 L293D DC Motor Drive Shield Mini 4CH 4-канальный щит расширения Arduino Motor Drive

Сфера применения:
Ардуино для новичков, платформа экспериментального оборудования Arduino,интерактивная электроника Arduino,роботы Arduino и т.д.

Особенности:
много функций, легко управлять, мощная библиотека драйверов поддержки и обновления функций·

Недостатки:
Высокое потребление I/0 при одновременном управлении четырехсторонним двигателем (по сравнению с версией с меньшим L / 0 в AR-Duino),Низкая мощность·Может управлять 4-сторонним двигателем постоянного тока или 2-сторонним шаговым двигателем и 2-сторонним рулевым механизмомПоддержка Arduino
Уно, Ардуино Мега 2560.

Вы можете сопоставить:

приводят в действие четырехнаправленный двигатель постоянного тока и двухнаправленное рулевое устройство, приводят в действие двухнаправленный двигатель постоянного тока и однонаправленный шаговой двигатель и двухнаправленное рулевое устройство, приводят в действие двухнаправленный шаговой двигатель и двухнаправленное рулевое устройство.

Arduino - это хорошее введение в электронное производство.Полностью функциональная двигательная расширительная доска, способная управлять различными простыми и немного сложными проектами.

Это широко используемый модуль привода постоянного тока, использующий 293D чип с небольшим током.что позволяет энтузиастам быстро развиваться на основе Arduino.

Параметры продукта:

2 5В сервомоторы (сервоконец подключен к Arduino высокоразрешительный высокоточный таймер - без джиптера!

До 4 двунаправленных двигателей постоянного тока и 4-стороннее регулирование скорости PWM -- (приблизительно.0Разрешение 0,5%).

До 2 шаговых двигателей для положительного и отрицательного управления, одно-/двойного шагового управления, этапного или микро-шагового управления и управления углом вращения.

Четырехсторонний H-мост: L293D чип обеспечивает.0.6A (пик 1.2A) тока на мост с защитой от теплового питания,4.5V до 36V.

Сопротивление оттягивания обеспечивает, чтобы двигатель оставался в состоянии остановки при включении питания.

Большие терминалы для более легкой проводки (10-22AWG) и питания.

С кнопкой перезагрузки Arduino.

·2 большие терминальные внешние силовые узлы обеспечивают разделение логики и мощности двигателя.

Совместим с Mega, Diecimila, и Duemilanove.
