Подробная информация о продукте:
|
| Модель продукта: | CA-233 | Ввод напряжения: | vcc: vin 40-165v: 12-24v |
|---|---|---|---|

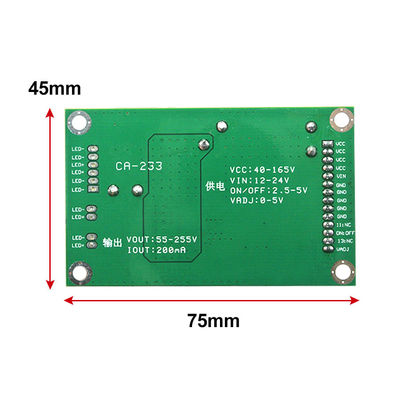

| Напряжение тока выхода: | автомобиль 55-265v | Размер продукта: | 75*45mm |
| Поддержанный: | всеобщее 32-60inch привело | Порт: | порт Шэньчжэня, порт Гуанчжоу |
| Выделить: | СИД CA-233 освещает доску контржурным светом водителя,СИД освещает доску контржурным светом водителя 255V |
||

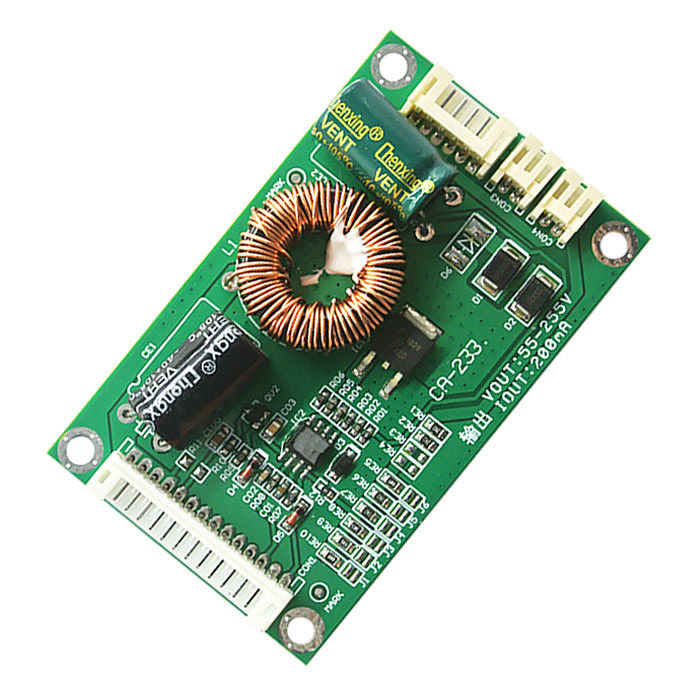

CA-233 для TCL. Konka. Skyworth. Changhong. Hisense. Haier и другие бренды тройн-доски телевидения освещают возбуждающий контур контржурным светом
ремонт или собрание ТВ. Ввод напряжения 40-165V, вывел наружу 55-255V.
Если вы не знаете, то необходимое напряжение тока освещает бар контржурным светом, пожалуйста установите от минимальное настоящего (дефолт 200MA) для попытки,
осветите яркость контржурным светом нет достаточно после этого медленно увеличить, не используйте максимальное течение для того чтобы осветить осветите контржурным светом, оно легкий для того чтобы сгореть
доска света или привода.

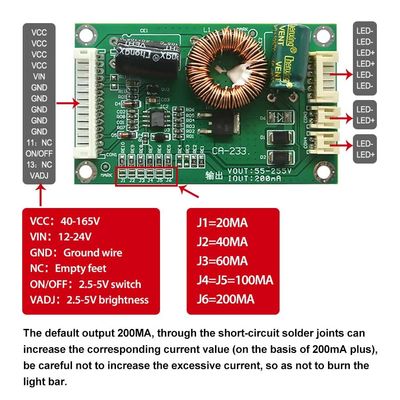

Инструкции настоящей регулировки CA-233:
J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA
Соединяясь инструкция:
1. В объединенном выпрямлении доски силы вне для осветите контржурным светом напряжения тока до VCC, ряда конденсатора фильтра положительного напряжения тока между 45v-165v.
2. После этого напряжение тока 12-24V к VIN, нельзя подключить с больше чем высокое напряжение 45V.
3. соедините землю силы с GND.
4. NC пуст, не соединенный.
5. В первоначальной доске силы найти сигнал переключателя получил ВКЛЮЧЕНО-ВЫКЛЮЧЕНО, ряд ссылки 2.5V-5V.
6. Сигнал первоначальной машины затемняя соединенный с ногами VADJ, 5V самые темные, 0V самые яркие.
Выход 200MA дефолта, через соединения припоя короткого замыкания может увеличить соответствуя текущую стоимость (на основании положительной величины 200mA), быть осторожным не увеличить чрезмерное течение, для того НОП не сгореть светлый бар.
На вводе напряжения: постоянн настоящей плите нужен двухсторонний входной сигнал напряжения тока, VCC после этого 40-165V напряжение тока, напряжение тока 12-24V VIN после этого, только одно напряжение тока не поддержит.
Подсказка: сила доски привода обратить внимание изоляция, сила после того как сила не будет должна немедленно положить на утюг и подобие
проводной материал. После электропитания, внимание оплаты к разрядке электролиза 400V (избежать удара током или повреждения).
Сильные тела зимы статические, сразу не касаются доске полупроводника на монтажной плате (вы можете помыть руки и после этого касание).
