Мотоцикл автомобиля тока напряжения и измерителя величины тока 10A 50A 100A DC4-30V

M430 напряжение тока, течение и аппаратура силы измеряя. Оно может только измерить и показать напряжение тока, течение и силу цепи под тестом. Показанное значение можно настроить через регулируемое сопротивление. Фактические напряжение тока и течение петли не имеют никакое влияние.

Не используйте высокое напряжение над 30V при использовании, в противном случае оно причинит повреждение перенапряжения к продукту.

Продукт ряда 10A приходит с резистором шунта, и будет короткое замыкание на конце теста постояннотокового измерения. Покуда метр соединять последовательно с нагрузкой согласно монтажной схеме, его можно использовать нормально.

Рабочий потенциал:
Порекомендовано напряжение тока работы аппаратуры DC 4~30V, 5~12V
Тонкая красная линия положительный поляк работая электропитания, и тонкая черная линия отрицательный поляк работая электропитания, которое принадлежит точкам соприкосновения с толстой черной линией.
При использовании, напряжение тока предела соединенное с тонкими красными и черными проводами не может превысить 30V, и электропитание 12V порекомендовано

Измеряя ряд:
Ряд измерения напряжения тока 0~100V, режим работы монитора под 10V 0.00V, напряжение тока начинает на 0.2V, и ряд ошибки ±1V.
Настоящий ряд измерения 0~10A, настоящие начала на 0.03A, и ошибка ±0.1A

Настраивать дисплея напряжения тока
Прецизионная установка дисплея, не главная регулировка, регулировка напряжение тока дисплея, но фактическое напряжение тока нельзя отрегулировать!

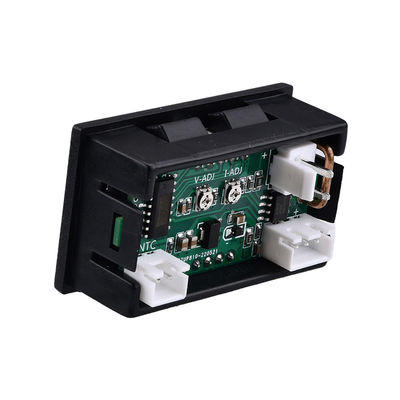

Найдите отвертка плоск-лезвия и переплетите регулируемое сопротивление круга V-ADJ для того чтобы настроить напряжение тока

Настоящий дисплей настраивая
Прецизионная установка дисплея, не главная регулировка, регулировка течение дисплея, но фактическое течение нельзя отрегулировать!
Найдите отвертка плоск-лезвия и переплетите регулируемое сопротивление круга A-ADJ для того чтобы настроить течение

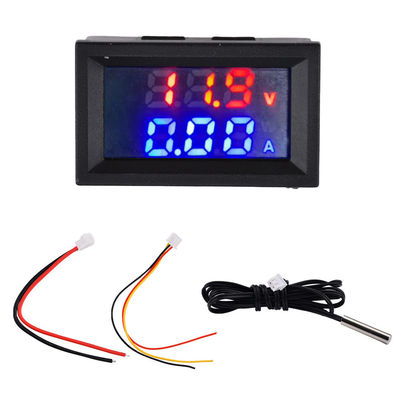

Стандартный провод:
Провод XH-2.54-3P красный, черный и желтый (длина тонкого провода полная: 155mm)
Тонкая красная линия: положительный поляк работая электропитания, не может соединиться с электропитанием над 30V
Тонкий черный провод: отрицательному поляку работая электропитания, и толстому черному провод на строительной площадке, не нужно быть соединенным при публикации электропитания
Тонкая желтая линия: линия теста напряжения тока, соединенная с положительным поляком электропитания цепи теста
Провод VH-3.96-2P красный и черный (длина толстого провода полная: провод теста 165mm) настоящий
Толстый красный провод: положительный поляк настоящего теста, который соединен с отрицательным поляком нагрузки.
Толстый черный провод: настоящий недостаток теста, соединяется для того чтобы привести недостаток в действие, соединиться сперва и после этого отключиться отключанный

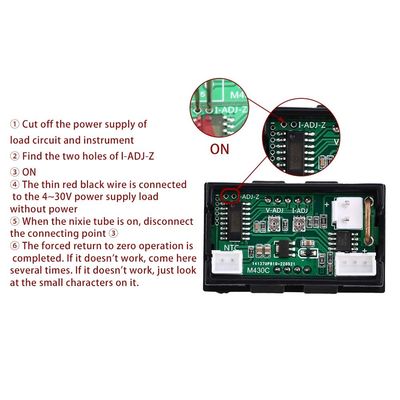

Течение нулевой нагрузки не возвращает в метод обработки нуля:
Для нул-нагрузки вычеркивая, вам нужно подготовить остроконечные щипчики. Не подпитайте цепь нагрузки. Выключение штраф красный и черный. Введите щипчики в 2 круглых отверстия рядом с I-ADJ-Z, силу на точное красном и черный, ожидание на 5 секунд, и извлеките щипчики. , поэтому оно принуждается для того чтобы вычеркнуть, если не, повторяет деятельность несколько времен.
