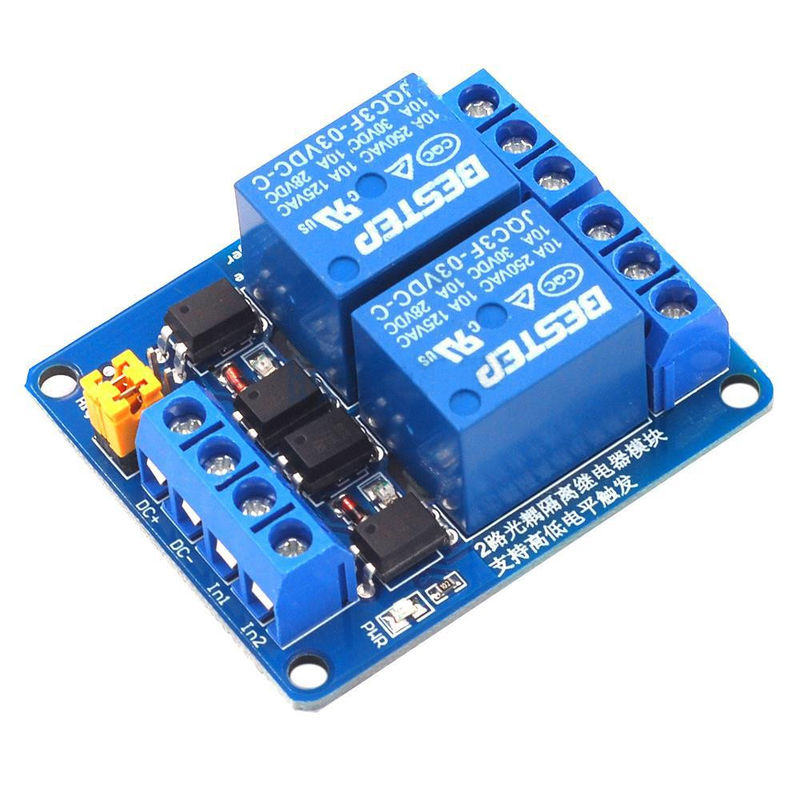

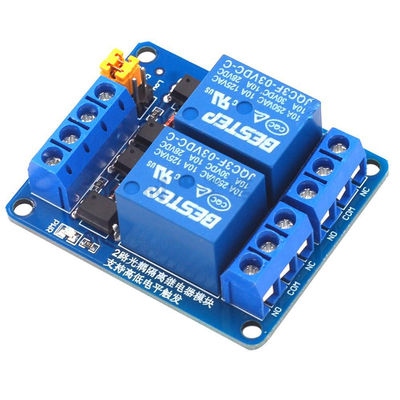

Optocoupler канала модуля командного реле 2 3.3V 5V 12V 24V двойной

• Модуль принимает неподдельное качественное реле, максимальную нагрузку нормально открытого интерфейса: AC 250V/10A, DC 30V/10A;
• Используя двойную изоляцию optocoupler, сильная возможность привода, стабилизированное представление; пуск настоящее 5mA;
• Рабочий потенциал модуля 5V;
• Каждый канал модуля может быть вызван максимумом или низшим уровнем прыгуна;
• Отказоустойчивый дизайн, даже если линия управления сломленна, реле не двинет;
• Индикатор силы (зеленый), 2 индикатора состояния реле (красного)
• Дружественный дизайн интерфейса, все интерфейсы можно сразу подключить через связывая проволокой терминалы, очень удобные

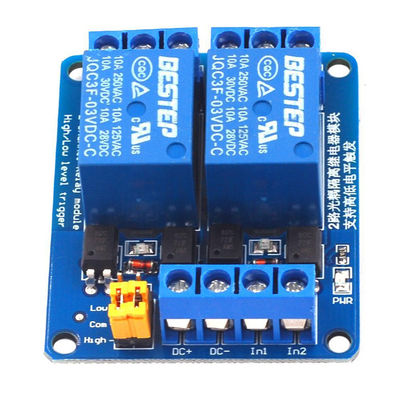

Интерфейс модуля:

• DC+: Соединитесь с положительным поляком электропитания (напряжение тока реле 5V)
• DC: Соединитесь с отрицательным поляком электропитания
• IN1-IN2: Согласно установке каждого канала, соответствуя реле может быть проконтролировано высокой или низкоуровневым.

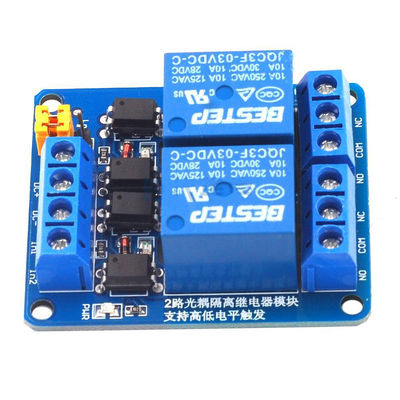

Выход реле:

• NO1-NO2: Нормальный открытый интерфейс реле. Прежде чем реле закрыто, оно выведено несоединенным. После комплектовать вверх, оно замкнут накоротко к COM.
• COM1-COM2: Интерфейс реле общий
• NC1-NC2: Нормально закрытый интерфейс реле. Прежде чем реле закрыто, оно закорочено с COM.

Высокий и низкоуровневый выбор пуска:

• S1-S2 высокий и низкоуровневый выбор пуска на реле 1 до 2;
• Когда замыкают накоротко com к низкому уровню, соответствуя реле низкоуровневый пуск. Когда замыкают накоротко com к максимуму, высокопоставленный пуск.
