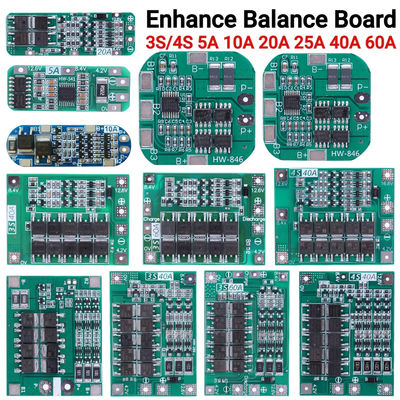

11.1V12.6V14.8V16.8V Улучшение баланса BMS для бурового двигателя Литий батарейные зарядные защитные панели 3S 4S 40A 60A

Описание продукта:

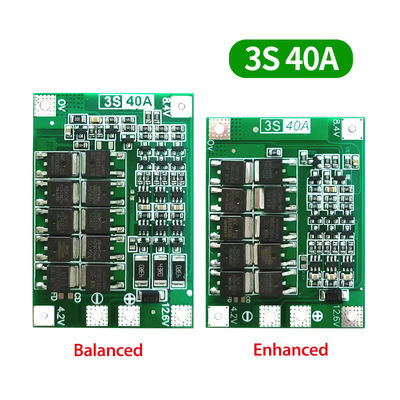

Планшет защиты литийных батарей мощностью 12,6 В 40 А

• Напряжение зарядки: DC 12,6V ~ 13,6V
• Постоянный ток разряда: максимум 40A (если среда теплорассечения не хороша, пожалуйста, уменьшите ток нагрузки)
• Постоянный ток зарядки: до 20 А
• Размер версии баланса: 41x61x4 мм
• Размер версии: 41x55x4 мм
• Применимый выбор: применим к номинальному напряжению 3,7 В, полностью заряженная 4,2 В литийная батарея (включая 18650, 26650, полимерные литийные батареи) может быть пробурена ниже 170 Вт

Примечания:

• Для успешного запуска сверла требуется 3 батареи мощности 10C-20C или 6 батарей мощности 5C-10C (рекомендуемые модели батареи мощности: sony vtc4, vtc4A, vtc5A, vtc6) кабеля OV и 12,6V,Использовать медный провод размером 3 квадратных миллиметра или более (нельзя использовать никелевые листы)
• Строго подключайте 0V, 4.2V, 8.4V, 12.6V согласно схеме. Не прикасайтесь к каким-либо компонентам на доске во время сварки провода. Не делайте намеренное короткое замыкание.
• При сварке аккумулятора впервые или при зарядке, пока один аккумулятор превышает 4,2 В, резистор "430" нагревается и разряжается (разряжается примерно до 4,2 В).19 В, чтобы остановить нагрев)Если резистор "430" сильно горячий, проверьте, не подключена ли неправильная линия.

Подготовка оборудования:

Подготовить защитный модуль литиевой батареи 3S 12.6V 40A, батарею, источник питания, сопротивление высокой мощности

На рисунке ниже показана схема разряда модуля. Аккумулятор состоит из 3 струн. Подключенная батарея должна соответствовать току разряда 40А.Это может быть реализовано путем параллельного аккумулятора или покупки аккумулятора с большим током разрядаНапример, если аккумулятор 2000 мАч и разрядное кратное 10С, то требуется только 3 струн по 2 и ток разряда 40А.

На рисунке ниже показана схема зарядки батареи. Напряжение зарядки DC12.6V ~ 13.6V. Ток зарядки зависит от подключенной батареи, а максимальный не более 20А.Модуль имеет сбалансированный путь зарядки, а функция выравнивания работает только тогда, когда производительность батареи не сильно отличается.

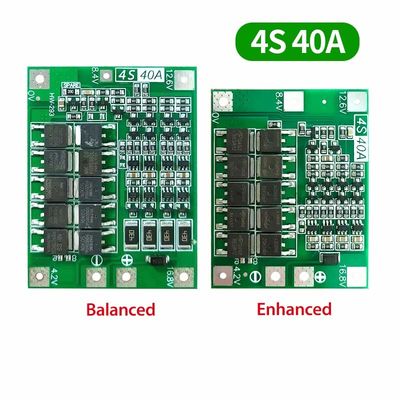

4 струнная панель защиты литийных батарей 14,8V 16,8V 40A

• Напряжение зарядки: DC 16,8V ~ 17V
• Постоянный ток разряда: максимум 40A (если среда теплорассечения не хороша, пожалуйста, уменьшите ток нагрузки)
• Постоянный ток зарядки: до 20 А
• Размер версии баланса: 45x60x4 мм
• Размер версии: 44x55x4 мм
• Применимый выбор: применим к номинальному напряжению 3,7 В, полностью заряженная 4,2 В литийная батарея (включая 18650, 26650, полимерные литийные батареи) может быть пробурена ниже 170 Вт

Примечания:

• Для успешного запуска сверла требуется три батареи 15С-20С или шесть батарей 10С-15С (обычный 18650 не может запустить сверло!!).
• строго в соответствии с картой проводки 0V, 4.2V, 8.4V, 12.6V, 16.8V, не намеренно короткое замыкание.
• При использовании нагрузки двигателя щетки попробуйте подключить неполярный конденсатор (выдерживает напряжение выше 25 В,мощность 10uF-100uF) к положительным и отрицательным окончаниям двигателя, чтобы предотвратить обратный пик от двигателя- Разбить трубку МОС.
• 4 группы аккумуляторов в серии, пожалуйста, убедитесь, что напряжение каждой группы аккумуляторов, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем использовать в серии.Напряжение падает быстрее батарея, что группа является плохой батареи.

На рисунке ниже показана схема разряда модуля. Аккумулятор состоит из 4 струн. Подключенная батарея должна соответствовать току разряда 40А.Это может быть реализовано путем параллельного аккумулятора или покупки аккумулятора с большим током разряда. Например, аккумулятор 2000mAH, разряд многократный 10C, то только нужно 4 серии 2 и максимальный ток может достичь разряд текущего 40A, стабильный разряд требует 4 струн 4 и может быть,и нужно обратить внимание на рассеивание тепла, мощность батареи разряда быстро упадет.

На рисунке ниже показана схема зарядки батареи, 4 серии батарей, фактическое полное заряжение, напряжение 16,8V, напряжение зарядки DC17V-18V, ток зарядки зависит от подключенной батареи,максимальная мощность не превышает 20 А.
