Подробная информация о продукте:
|
| Тип: | Bluetooth 5,1 | Страна происхождения: | КИТАЙ |
|---|---|---|---|
| Бренд: | creatall | Набор микросхем: | Другой |
| Приложение: | Звук | ||
| Выделить: | Аудио доска приемника M38,Аудио доска приемника M28,Доска BLT 4 |
||

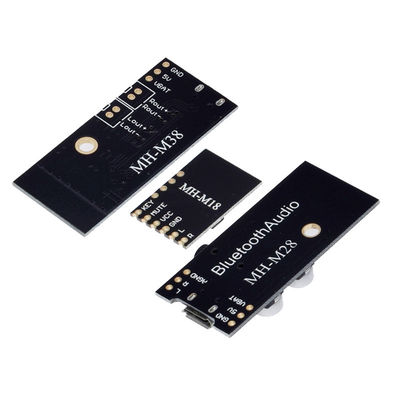

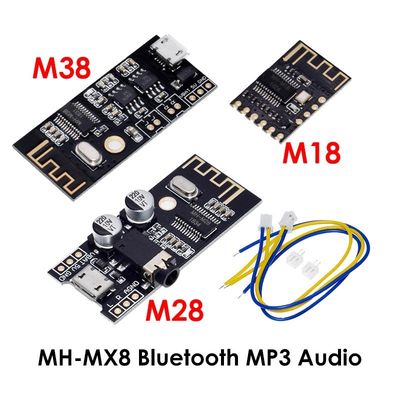

M38
MH-M38 маломощный дизайн Bluetooth который поддерживает самую последнюю передачу Bluetooth 4,2 и двухтрактный стерео lossless выход. Небольшой размер, удобный и практически, модуль приходит с обломоком усилителя силы, который можно оборудовать с двойными дикторами 5W. Карта USB поддержки ядровая для driverless воспроизведения. В открытой окружающей среде, расстояние соединения Bluetooth может быть в до 20 метров. Смогите быть использовано для приема Bluetooth аудио, различного аудио изменения DIY и так далее.
Размер PCB: 45*20*3.6mm (длина, ширина и высота)
Тангаж Pin: 2.54mm (располагать отверстие 3mm в диаметре)
3. Определение /Pin функции
1. Версия Bluetooth V4.2, технология соединения Bluetooth поддержки автоматическая, расшифровывать поддержки WAV/WMA/FLAC/APE/MP3 lossless, стерео двойное - выход канала.
2, электропитание: вы можете сразу использовать МИКРО- линию 5V андроида USB для сразу электропитания, вы можете также соединить батарею электропитания 5V или лития 3.7V (как показано над). Примечание что интерфейсы электропитания 5V и 3.7V другие. 5V соединено с 5V и GND, и батарея лития 3.7V соединена с VBAT и GND.
порекомендованы, что используют 3, максимальное работая течение 5V2A, оно электропитание отрегулированное 5V2A, качество звука лучшие.
4. После того как модуль приведен в действие дальше, поиски мобильного телефона для имени MH-M38 Bluetooth, и могут сыграть музыку после подключения с Bluetooth.
5, карта USB поддержки ядровая, свободный привод (подключи и играй). Подключите модуль с компьютером с кабелем USB, и компьютер может сыграть музыку через выход усилителя модуля.
6, индикаторная лампа модуля голубая:
7. Когда Bluetooth не соединено, индикаторная лампа проблескивает быстро;
8. Когда соединение Bluetooth дальше, индикаторная лампа всегда дальше;
9. Когда Bluetooth играет, индикаторная лампа проблескивает медленно.
10, аудио выход: левую сторону выхода и сигнал звуковой частоты правого канала стерео, можно соединиться до 2 2-8 евро, 3-5W дикторы, дикторы евро 5W нажима 4.
11, этот продукт имеют свою собственную двойную схему усилителя силы 5W, вас не должны использовать другой усилитель для использования! Выходы 2 усилителей не могут быть соединятьы параллельно или отрицательные поляки могут быть соединены совместно, в противном случае обломок усилителя силы может быть поврежден.
4.Attention
1. Взаимодействие сигнала: Антенна Bluetooth весьма впечатлительна к высокочастотному или сильному электромагнитному взаимодействию сигнала, и она должна быть помещена далеко от места куда беспроводное устройство отправлено. И доска не может быть близко к объектам металла, держа некоторое расстояние.
2. Если настоящий звук в доске усилителя силы, то причина причинена земным взаимодействием. Порекомендовано что выход модуля Bluetooth не должен быть заткнут внутри. Необходимо припаять провод, особенно заземленный кабель, и провод не должен быть слишком длинен. Короткий лучшее. , попробуйте быть толще. Проблему аудио зазмеления на этап зазмеления доски усилителя силы необходимо соединиться с землей аудио входного сигнала усилителя силы. Этот пункт зазмеления можно попробовать для того чтобы припаять на различных положениях для того чтобы достигнуть самого низкоточного звука. Порекомендовано, чтобы доски усилителя Bluetooth и силы были приведены в действие отдельно для того чтобы изолировать землю Bluetooth и землю усилителя.
3. потому что этот продукт дизайн пустышки, попробуйте не касаться компонентам на доске вручную, легко причинить статическое электричество убить горение обломока и причины.
