Переключая дюйм 12V 24V забора 46 DC доски электропитания CA-901

ЖК-ТЕЛЕВИЗОР CA-901 переключая дюйм 12V 24V забора 46 DC модуля электропитания

Характер продукции:

• высокопроизводительный,
• потребление низкой мощности,
• небольшой размер,
• широкий ряд напряжения тока,
• легкий для установки,
• соответствующий для напряжения тока выхода flyback силы ЖК-ТЕЛЕВИЗОРА 12V 24V
• использует в отказе источника питания 46 дюйма ЖК-ТЕЛЕВИЗОРОВ, LCD или высокомощной переключая замене электропитания быстрой

Особенности:

• Тип: Продукты LCD, не-изолированное электропитание
• Выход: 300V
• Выход: 12V/24V

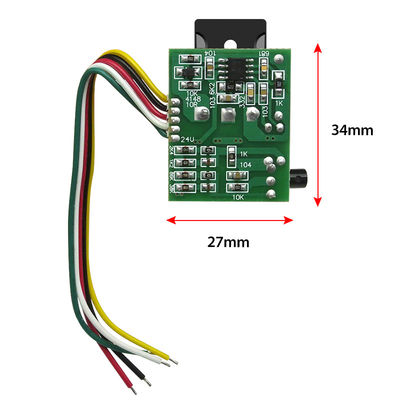

• Размер продукта: 34mm*27mm*17mm
• Всеобщий размер: всеобщий LCD, монитор под 46 дюймами
• Польза продукта: высокая эффективность, потребление низкой мощности, небольшой размер. Широкий ряд стабилизации напряжения

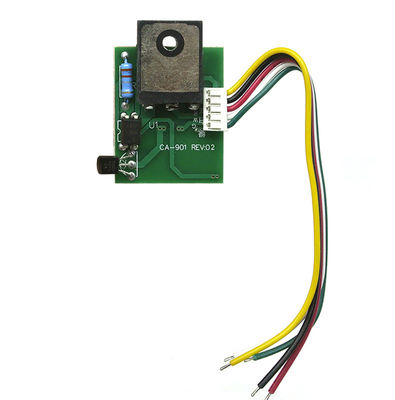

CA-901 REV: 01 особенность модуля основная:

• Забор DC и обратная связь регулятора TL431, хорошее представление регулятора.

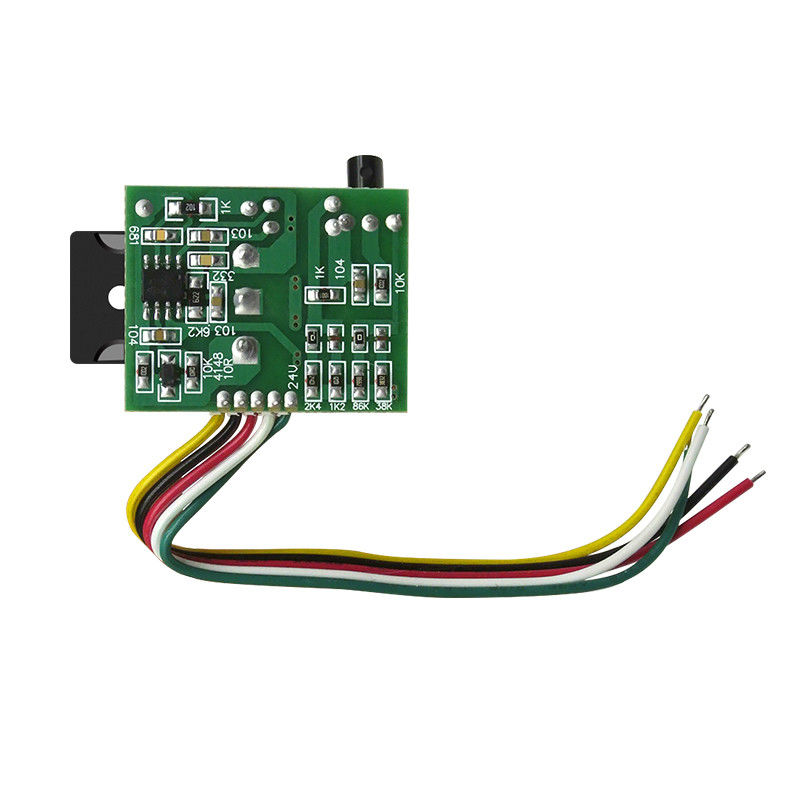

• Этому модулю использует выход 12V 24V выборочный, только нужно соединить соответствуя пусковую площадку, вы можете вывести наружу 12V или 24V

• Рационализированный дизайн, легкая установка (figure1), просто согласно диаграмме, согласно необходимой силе выхода соединить соответствуя пусковую площадку на ей (фабрика 24V модуля электропитания

2 инструкции установки:

• Извлеките первоначальный переключатель мощности или толстый модуль, модуль твердо зафиксированный в теплоотводе theoriginal.

• Проверите отсасывающий контур анти--пика нормальный, isshort-цепь нагрузки трансформатора вторичная.

• Модуль соединенный с красной линией первоначального weldingpoint поляка c переключателя мощности (поляка FET d, первоначальной модели для силы поляка c) черная линия соединенная с геотермическим полем (большим фильтром электропитания capacitornegative).

• Желтая линия соединена с отрицательным поляком вторичного, диодом выпрямителя тока трансформатора (12V или 24V) положительный поляк конденсатора фильтра (поставки главной власти

• белая линия соединенная с поставкой 12V или 24V главной власти трансформатора вторичной (недостатком конденсатора фильтра (холодной стороной):

• электропитание зеленых lineconnected к первоначальной стороне электропитания c модуля (9V-18V), и theoriqinal машины IC и разъединение цепи.

• Согласно напряжению тока выхода для того чтобы выбрать соотвествующую пусковую площадку, как показано в диаграмме

• После соединять линию, мы предлагаем: во первых отключите (отключить главную власть plug.load, соединенную с ложной нагрузкой (10 омами 20 ватт сопротивления), напряжение тока измерения, checkcorrect перед машиной теста силы.
