Модуль управления универсальным окном CA-888 с супердисплеем LED LCD TV
Описание продукта:
Модель: CA-888

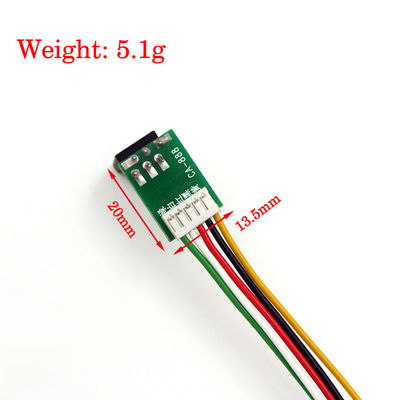

Размер: 19,5*13,5 мм
Использование: для решения проблем обслуживания питания 15-21 дюймового ЖК-монитора повреждение большого количества панели питания ЖК.повреждение резистора отбора проб является наиболее распространенным, из-за разнообразия моделей этих компонентов,часто потому, что нет одинаковых запасных частей, и их невозможно отремонтировать.Должен быть большинство потребностей клиента, чтобы разработать друг общего назначения модуля питания LCD.
Модуль имеет: простую проводку, легкую установку, экономию времени, повышение успешности технического обслуживания и так далее.Возможно, вы захотите рассмотреть возможность разработки этого в рамках универсального модуля питания..

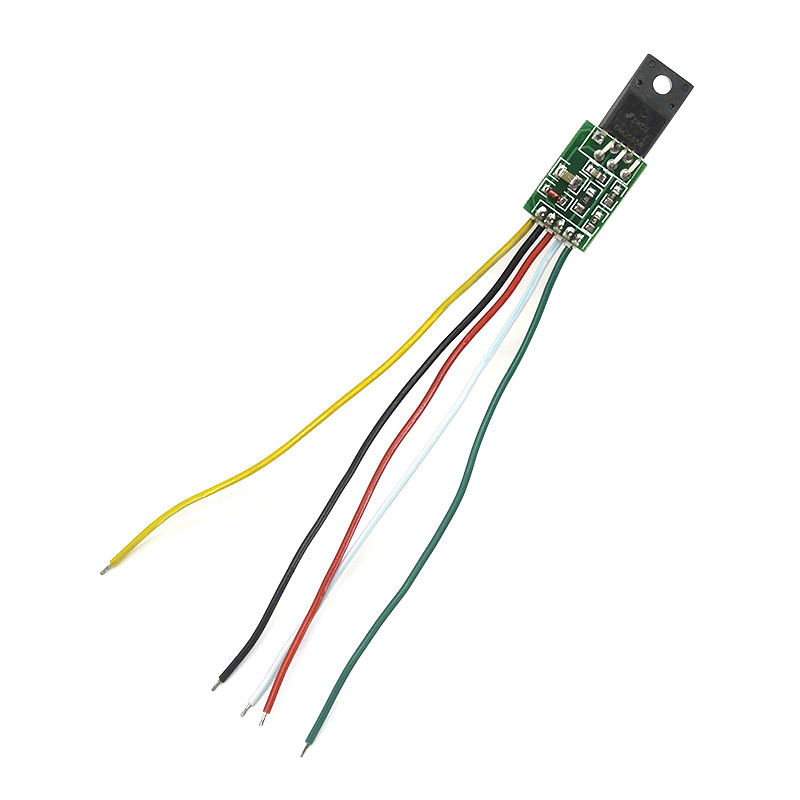

Определение фиксатора
желтая линия: ДРЕЙН, сторона управления питанием, затем первоначальный высокомощный источник питания MOS D-полюс.Обычно в середине трубы переключателя питания
ноги черная линия или порошковая линия: GND, модуль земли 300в, затем отрицательный конденсатор, та же линия может быть.Прямо подключены к большому фильтру конденсатор отрицательный
Красная линия: VCC, сторона питания модуля, затем конденсатор терминального выпрямителя обратной связи после положительного непрерывного питания, напряжение между 12-18V.
ноги белая линия: FB, обратная связь напряжения, затем оптокомплект 4 футов, пожалуйста, проверьте оптокомплект 3 футов тепла, не тепла, затем поставить оптокомплект короткий к горячей земле,в то время как 4-прицепная периферийная схема отключена.
ноги зеленая линия: запустить стартовый пин, затем +300 В конденсатор положительный
Использование:
Удалить оригинальный чип питания на доске (обычно 8 футов), и переключатель (мос трубки)
Проверьте конденсатор 300В, а также емкость нагрузки стороны пакета нет барабана, проблема на первом
замена
Проверьте нагрузку, нет короткого замыкания, рекламный щит, высоковольтный щит.
Подключите модуль к соответствующей линии, и тщательно проверить, что нет ничего плохого, если неправильно может вызвать модуль взрыв
Установлено в первоначальном месте радиатора, обратите внимание на изоляцию, не короткое замыкание
Сила, измерение напряжения не выход, нет выхода, затем проверить причину
